使用溫度-40℃-125℃/150℃
額定電壓1500V,火花電壓高大10KV
彎曲半徑≥5OD,便于安裝
電纜單根阻燃滿足VW-1
絕緣材料滿足UL94-V0
不含鹵素,環保型電纜
參考標準：QC/T 1037
電纜簡介

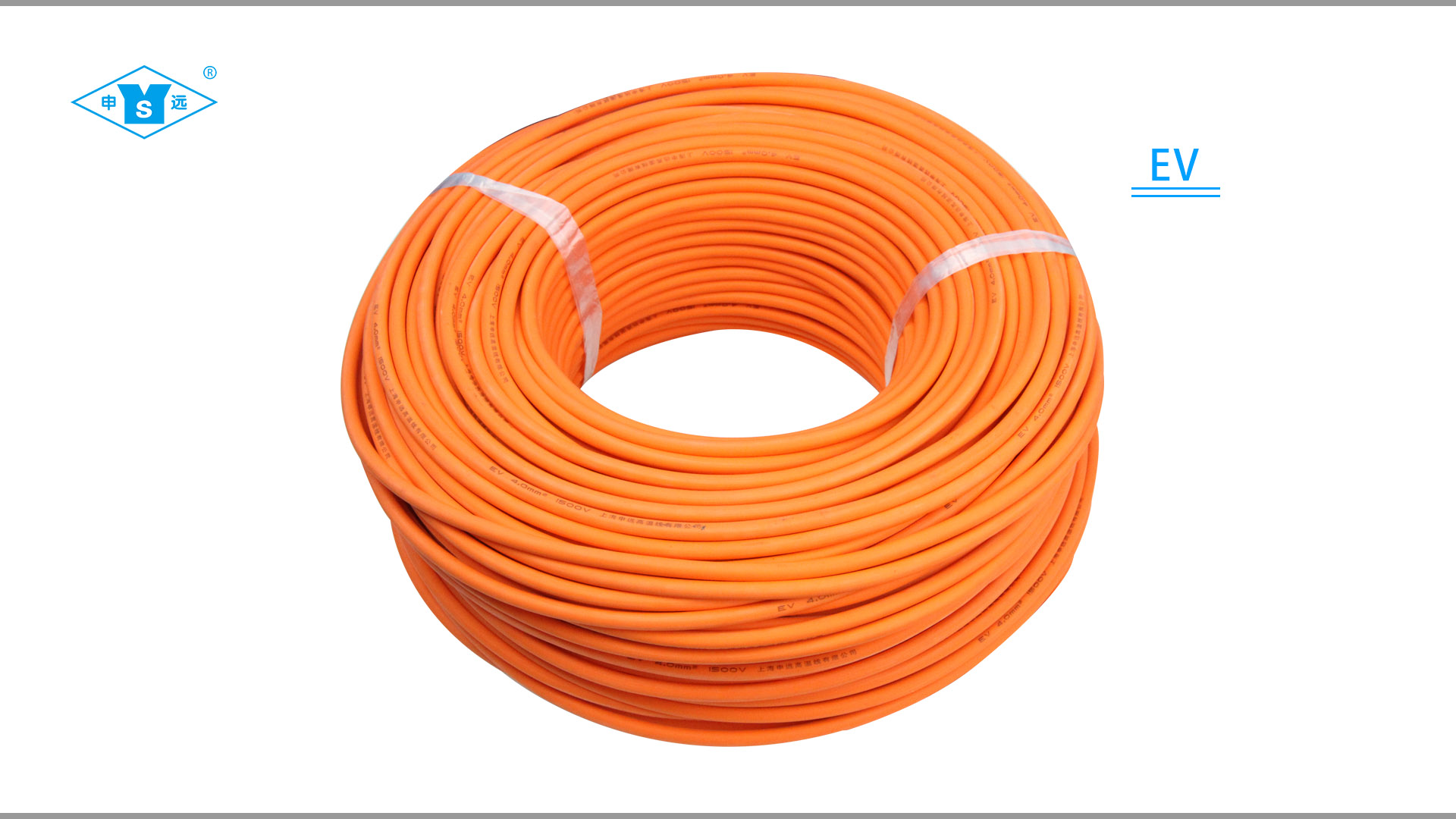

電動汽車高壓線，主要用于電動汽車電池高壓系統、電控系統。
電纜材料
導體：退火軟銅絲
絕緣體：125℃/150℃熱固性彈性體/125℃環保TPE
電纜特性
使用溫度-40℃-125℃/150℃；
額定電壓1500V，火花電壓高大10KV；
彎曲半徑≥5OD，便于安裝；
電纜單根阻燃滿足VW-1；
絕緣材料滿足UL94-V0；
不含鹵素，環保型電纜；
按雙方合同協議商定，允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。
AC 600V/DC 900V
|
線材規格 |
導 體 |
絕 緣 |
導體電阻（Ω/km） |
||
|
導體截面（mm2） |
結構 |
外徑 |
厚度 |
外徑 |
|
|
0.5 |
16/0.20 |
0.92 |
0.5 |
2.0 |
39 |
|
0.75 |
24/0.20 |
1.13 |
0.5 |
2.2 |
26 |
|
1 |
32/0.20 |
1.30 |
0.5 |
2.4 |
19.5 |
|
1.5 |
48/0.20 |
1.60 |
0.50 |
2.6 |
13.3 |
|
2.5 |
79/0.20 |
2.05 |
0.50 |
3.2 |
7.98 |
|
4 |
130/0.20 |
2.60 |
0.50 |
3.6 |
4.95 |
|
6 |
190/0.20 |
3.60 |
0.50 |
4.6 |
3.3 |
|
10 |
323/0.20 |
4.60 |
0.60 |
5.8 |
1.91 |
|
16 |
513/0.20 |
5.50 |
0.65 |
7.2 |
1.21 |
|
25 |
798/0.20 |
6.90 |
0.65 |
8.5 |
0.78 |
|
35 |
1121/0.20 |
8.00 |
0.80 |
10.2 |
0.554 |
|
50 |
1596/0.20 |
9.80 |
0.90 |
12.1 |
0.386 |
|
70 |
2257/0.20 |
11.80 |
1.00 |
14.6 |
0.272 |
AC 1000V/DC 1500V
|
線材規格 |
導 體 |
絕 緣 |
導體電阻（Ω/km） |
||
|
導體截面（mm2） |
結構 |
外徑 |
厚度 |
外徑 |
|
|
1 |
32/0.2 |
1.30 |
0.7 |
2.7 |
19.5 |
|
1.5 |
48/0.2 |
1.60 |
0.7 |
3 |
13.3 |
|
2.5 |
79/0.2 |
2.05 |
0.7 |
3.5 |
7.98 |
|
4 |
130/0.2 |
2.60 |
0.8 |
4.4 |
4.95 |
|
6 |
190/0.2 |
3.60 |
0.9 |
5.5 |
3.3 |
|
10 |
323/0.2 |
4.60 |
1.0 |
6.7 |
1.91 |
|
16 |
513/0.2 |
5.50 |
1.1 |
8 |
1.21 |
|
25 |
798/0.2 |
6.90 |
1.3 |
9.8 |
0.78 |
|
35 |
1121/0.2 |
8.00 |
1.3 |
11.2 |
0.554 |
|
50 |
1596/0.2 |
9.80 |
1.5 |
13.1 |
0.386 |
|
70 |
2257/0.2 |
11.8 |
1.5 |
15.2 |
0.272 |
|
95 |
3034/0.2 |
13.2 |
1.5 |
18 |
0.206 |
|
120 |
3848/0.2 |
15.5 |
1.5 |
20.5 |
0.161 |
|
150 |
4810/0.2 |
17.3 |
2.0 |
22.5 |
0.129 |
|
185 |
2627/0.3 |
19.0 |
2.0 |
24 |
0.106 |
|
240 |
3404/0.3 |
21.5 |
2.6 |
27 |
0.0801 |
|
300 |
4255/0.3 |
24.0 |
2.6 |
30.5 |
0.0641 |
